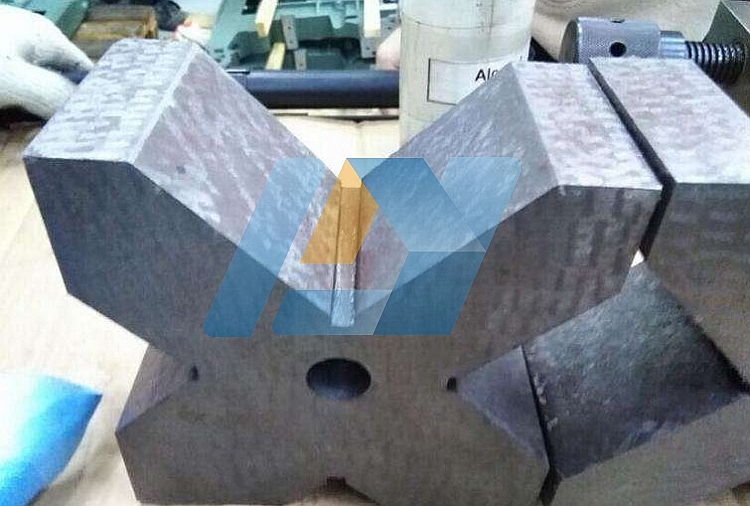

V型鐵產品分類：單口V型鐵、三口V型鐵、多口V型鐵、磁性V型鐵、磁力V型鐵
V型鐵主要用于軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
V型鐵包裝：木箱 V型鐵按GB4972-85制造，一般都成對供應，V型鐵是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。
V型鐵主要適用于軸類零件的檢驗和劃線。
V型鐵規格 ：
| 規格 | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽對兩側面對稱度 | V型槽對端面的垂直度 | ||||||||||
| 精度等級 | |||||||||||||||
| 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | |
| 60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
| 105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
| 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | |||||||||
| 200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | |||||||||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | |||||||||
